全屋智能家居系统布线方式？详细接线图

安装智能家居系统时，遵循正确的布线和接线规范 #生活知识# #家庭维修常识# #家庭自动化维护#

智能家居系统布线

很多朋友总是在后台问智能家居系统布线如何做？今天我就把这篇文章分享给大家，如果对大家有帮助的话请点赞收藏哦！

申明：本文为原创文章，首发于百家号平台，不接受任何形式的转载、演绎，如果觉得有帮助，欢迎点赞、关注、转发 支持我！谢谢！

智能家居分为两种：有线智能和无线智能，有些智能家居设备之间的信号是靠网线传输的，而无线智能家居主要是靠无线信号传输，目前主流无线智能家居信号传输协议有三大类:

wifi

蓝牙mesh

zigbee

无线智能家居主要是无线信号传输，基本上不进行弱电布线，主要还是以强电为主，今天我们主要分享的是无线智能家居的布线方式。

一、智能灯光

要实现智能灯光有两种方式，一种是用智能灯，另一种是智能开关，我们在接智能开关的时候，86型底盒必须要预留零火线，有些直接把灯全部串联起来，用情景开关面板控制，而不用零火开关控制，那大家有没有想过？当我们在维修一个灯的时候你如何把这个灯关掉？你不可能把所有的空开都断了，另外我们要考虑到老人小孩的使用。

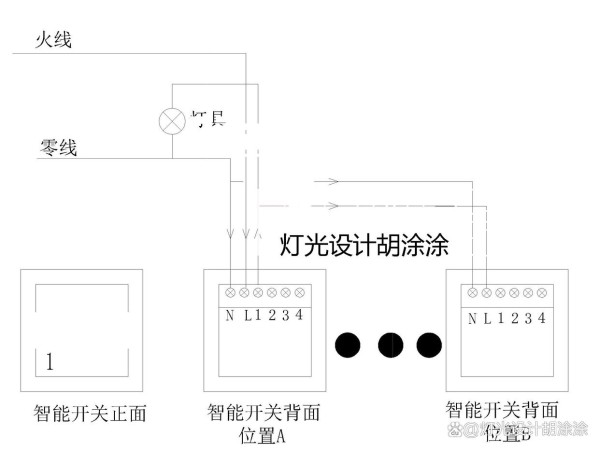

零火开关接线图

二、智能场景开关面板

智能场景开关主要是做场景联动的，它也可以在床头替换我们传统的双控开关，在补血的时候，我们只需要一根火线零线接入就可以了，它可以设置我们所需要的场景，比如回家模式、观影模式家、会客模式等等。

适用场景开关的接线

三、智能窗帘

必须要有220伏的强电供电，一般我们用一个随意帖就可以搞定，当然我们也可以接入APP做一些场景的联动。

如果你是用墙面控制器控制的话，这个布鞋相对来说会比较复杂，首先要把220伏的强电进到墙面控制器的86型底盒，每台电机再从墙面的86型底内引三根线到窗帘盒内，一根零线接电机的零线，剩下两根分别接电机的正转线或反转线，如果是双层窗帘的话，两台电机的连线可以共用。

电动窗帘一般我们是用遥控器（随意帖）或者手机AP P控制，或者场景开关面板控制！

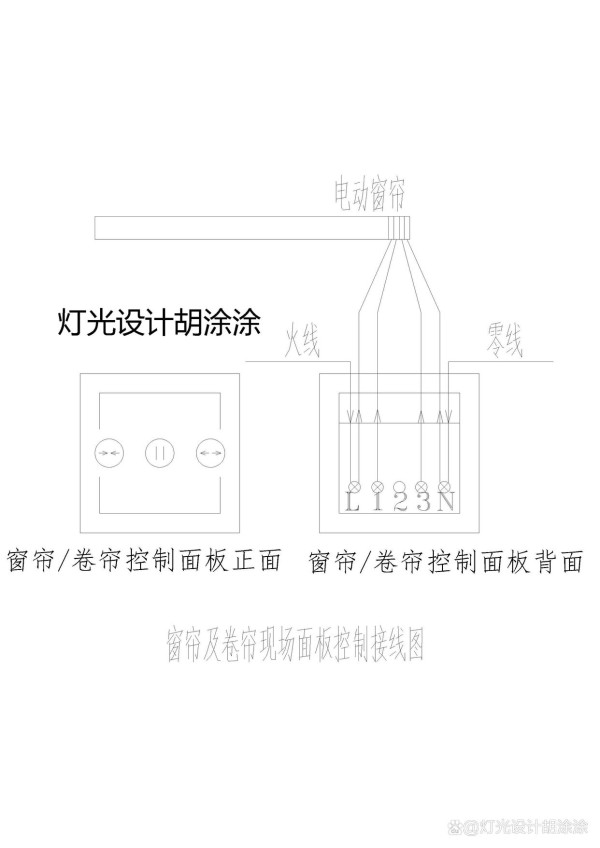

智能窗帘控制

四、空调新风地暖

空调的话我们有氟机跟水机，是氟机的话需要一个空调控制器，注意这个空调控制器可以放在空调的出风口处，空调控制器接的是低压直流电，最后空调控制器里面接信号线到我们的智能空调面板上来！

如只开与关，直接用空调伴侣。

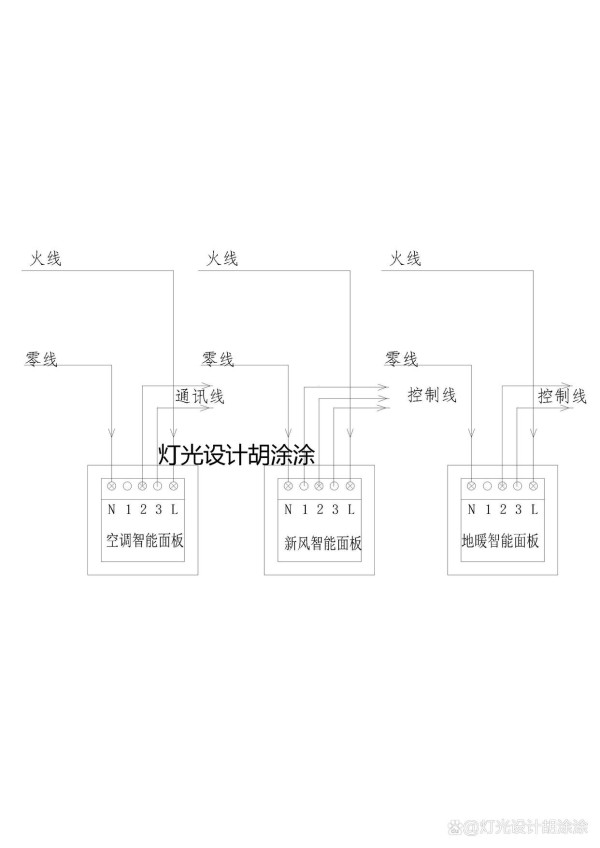

新风与地暖智能面板除了接强电的零线跟火线，还是需要注意一下信号线。

五、智能墙面插座。

这个没有特殊的要求，跟我们普通插座一样，一组零线火线进底盒就可以了，智能面板插座有中继信号的作用，如果是房屋面积过大的话，可以在不同的区域多装几个。

六、人体感应器，门磁，智能锁就是装电池。

如果以上分享对你有所帮助，请点赞收藏！

#智能家居#
