定义

播报

编辑

平面布置图一般指用平面的方式展现空间的布置和安排，分公共空间平面布置，室内平面布置，绿化平面布置等。平面布置图在工程上一般是指建筑物布置方案的一种简明图解形式，用以表示建筑物、构筑物、设施、设备等的相对平面位置。

绘制方法

播报

编辑

绘制平面图一般采用平面手工绘图或二维工程绘图软件。

常用CAD版本分别是CAD2007、CAD2010、CAD2014. 这里2007是基本上老一代CAD绘图者最初级使用也是使用率最高的版本。2010是所有版本中稳定性最高的，CAD2014在现有基础上CAD更加兼容3DMAX了。

绘制平面的布置图常用的方法是平面模型布置法和空间原理。

分类

播报

编辑

根据所布置的对象范围，平面布置图可分为总平面布置图、单体建筑平面布置图、设备平面布置图以及地下网络平面布置图等。

国内建筑法

国内的建筑法对平面配置图的要求是建筑四个外立面加彩色平面图组成建筑的平面配置图。

三要素

播报

编辑

2　方向

详指平面图上的方向、比例尺和图例。方向的确定：一般情况下，面向平面图，图的上方为北，下方为南，左方为西，右方为东。在有指向标的平面图上，指向标箭头指的方向即是北方。比例尺：图上距离比实地距离缩小的程度，叫做比例尺，也叫缩尺。用公式表示就是：比例尺=图上距离/实地距离。比例尺的表示方式，通常有三种：数字式，即用数字形式表示图上1厘米代表实地距离多少米；直线式，即在图上画一条直线，注明图上1厘米代表实地距离多少米；文字式，即在图上用文字直接写出1厘米代表实地距离多少米。比例尺是个分式，分子为1。分母越大，地图的比例尺越小。图例：表示平面图上各种事物的符号。

（上海教育出版社《小学教学全书·社会卷》）

基础图

播报

编辑

基础图是表示建筑物地面以下基础部分的平面布置和详细构造的图样，包括基础平面布置图与基础详图。它们是施工放线、土方开挖、砌筑或浇筑砼基础的依据。

主要内容

播报

编辑

基础平面图

基础平面图是表示基础平面布置的图样。

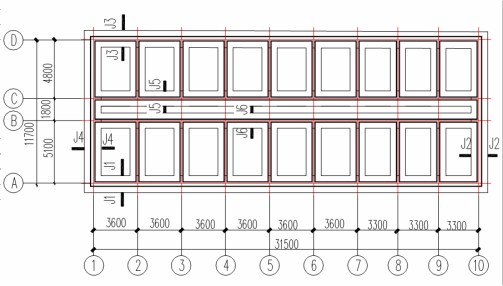

图9-4 条形基础的基础平面图

它是假想用一个水平面沿建筑物室内地面以下剖切后，移去建筑物上部和基坑回填土后所作的水平剖面图。图9-4所示为一条形基础的基础平面图，剖切面剖切到基础墙的墙身，并看到基础的大放脚以及基础宽度。在基础平面图中，只画出基础墙和基础底面；梁与墙身的投影重合时，梁可用单线结构构件绘出；基础的细部形状和尺寸用基础详图表示，此处略去不画。在基础平面图中，基础墙的墙身用粗实线表示，基础底面用中实线表示。在结构平面图中的剖面图、断面详图的编号顺序宜按下列规定编排：

2、内横墙按从左至右，从上而下编号；

3、内纵墙从上而下，从左至右编号；

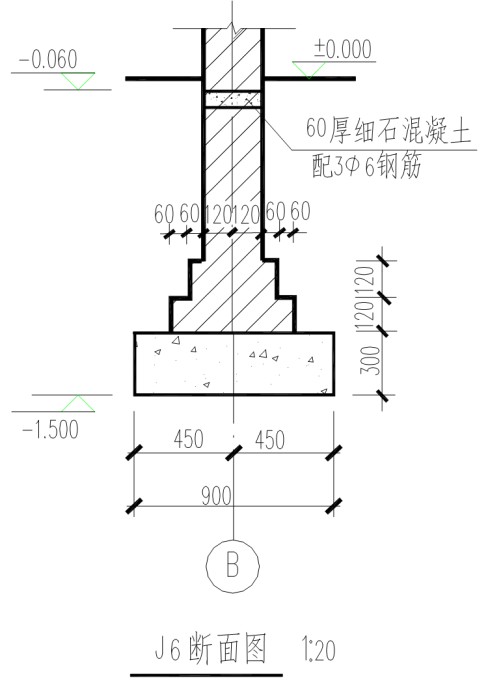

基础详图

基础详图主要表明基础各部分的构造和详细尺寸，通常用垂直剖面图表示。

基础详图的比例较大，墙身部分应绘出墙体的材料图例，基础部分若绘制钢筋的配置，则不在绘出钢筋混凝土材料图例。详图的数量由基础构造形式决定，不同构造部分应单独绘出，相同部分可在基础平面图中标出 相同的编号即可。条形基础的详图一般用剖面图表达，对于比较复杂的独立基础，有时还要增加平面图才能表示清楚。

基础图示例

如图13示，基础平面图和基础详图

（一）基础平面图1、 图名、比例

2、 基础的平面布置

（二）基础详图

本例中有九个基础详图，表示基础各部分的构造和详细尺寸，如基础埋置深度、基础高度、基础宽度、基础配筋、墙体厚度、圈梁做法等。
