在CAD中导出的PDF线条太粗了怎么办？

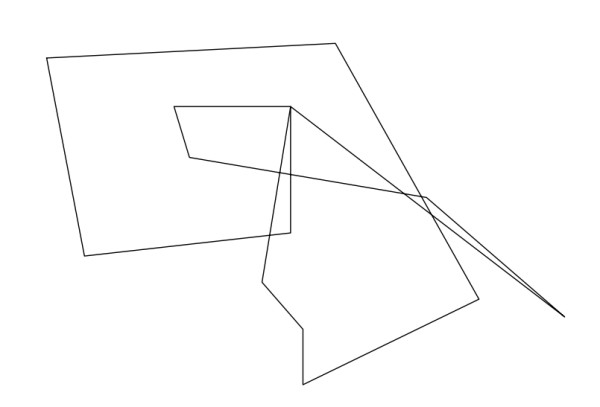

很多时候大家会在CAD导出图纸时遇到导出PDF后线条很粗的情况，这是因为在软件图纸画图的时候默认了线段加粗，给大家看两张对比图，是否相比之下，下边打印出来的线条比上边打印出来的线条更细呢？那么今天小编就来给大家分享一下CAD导出PDF后线条很粗的解决办法，感兴趣的话就和小编一起来简单了解设置一下吧！

CAD导出PDF线条很粗解决办法：

1、首先打开中望CAD软件，打开图纸文件后，按住CAD打印快捷键【Ctrl+P】，调出【打印-模型】的对话框。

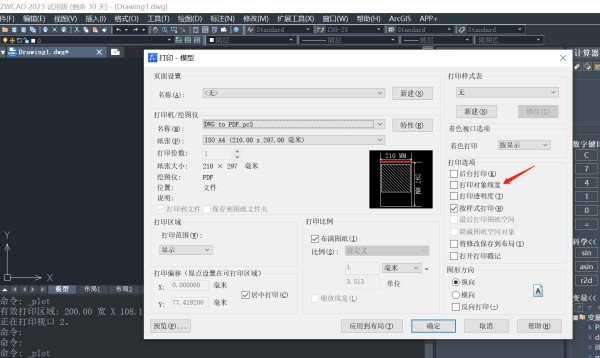

2、在弹出的【打印-模型】对话框中，把打印机名称设置为：DWG To PDF.pc5，在【打印选项】组中取消勾选【打印对象线宽】后点击【确定】如下图所示：

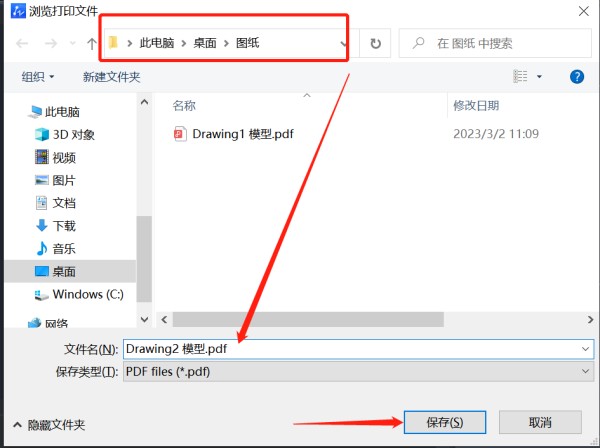

3、设置完成后，点击【确定】，在弹出的【浏览打印文件】对话框中选择您想要的文件保存位置、输入文件的储存名，然后点击【保存】即可。如下图所示

以上就是本篇文章的全部内容，希望对您有所帮助。
