TOF、QQQ和Orbitrap质谱仪原理及应用

TOF、QQQ和Orbitrap质谱仪代表了质谱发展的不同方向：速度与通量（TOF）、定量与特异性（QQQ）、分辨率与精度（Orbitrap）

一、飞行时间质谱
1.核心原理
TOF的质量分离基于一个简单的物理原理：在获得相同动能后，质量较轻的离子运动速度更快。
工作流程：
1.离子化与加速：离子在离子源产生后，被一个脉冲电场瞬间加速，获得相同的动能：(1/2)mv2=zU（m：质量，v：速度，z：电荷，U：加速电压）。
2.无场飞行：离子进入一个真空的漂移管（无电场），在此自由飞行。
3.时间检测：离子到达末端检测器的时间被精确记录。飞行时间t与质荷比m/z的平方根成正比：t∝(m/z)
4.质量换算：通过校准，将飞行时间谱转换为质荷比谱。
关键技术突破：
反射器：像一个“离子镜”，利用静电场使离子折返。能量稍高的离子会飞得更深，路径更长，从而补偿了初始能量分散，大幅提高了分辨率。
垂直引入：将离子束垂直引入漂移管，减少了初始空间位置分散，进一步提升了性能。

2.主要特点
优点：理论上质量范围无限；扫描速度极快（每秒可采集数万到数十万张谱图）；质量精度高（可达ppm级）；结构相对简单。
缺点：动态范围相对较窄；需要脉冲离子源或离子门；单纯TOF做MS/MS能力弱，常与四极杆、离子阱联用（如Q-TOF）。

3.典型应用
质谱成像：凭借高速扫描能力，是绘制组织切片中分子空间分布的首选技术。
蛋白质组学/代谢组学筛查：与高效

液相色谱联用，用于大规模、高速的蛋白质和多肽鉴定。
高分子材料分析：分析合成聚合物、蛋白质复合物的分子量分布。
快速GC-MS分析：与快速气相色谱联用，用于挥发性化合物的高速分离与鉴定。
未知物筛查：在法医、环境领域用于快速筛查。

二、三重四极杆质谱
1.核心原理
QQQ的核心是质量过滤与碰撞诱导解离的串联，通过“母离子-子离子”的对应关系实现超高选择性。
工作流程（以最核心的多反应监测模式为例）：
1.第一重四极杆：作为质量过滤器，只允许选定的母离子（PrecursorIon）通过。
2.第二重四极杆：作为碰撞池，通入惰性气体（如氩气）。通过的母离子与气体碰撞发生碰撞诱导解离，碎裂产生子离子。
3.第三重四极杆：再次作为质量过滤器，只允许选定的一个或多个特征子离子通过并到达检测器。
4.信号记录：只有同时满足“特定母离子”和“特定子离子”条件的信号才会被记录，形成了极高的选择性。

其他模式：
产物离子扫描：Q1固定，Q3扫描→获取指定母离子的全碎片谱图（用于定性）。
前体离子扫描：Q1扫描，Q3固定→寻找能产生指定碎片的所有母离子。
中性丢失扫描：Q1和Q3同步扫描，保持固定质量差→寻找所有丢失特定中性碎片的离子。

2.主要特点
优点：定量能力超群（MRM模式的“金标准”）；选择性/特异性极高，抗基质干扰能力强；灵敏度极高（因噪音被极大滤除）；动态范围宽（可达5-6个数量级）。
缺点：分辨率低（通常为单位分辨）；一次实验监测的离子对数量有限；目标物需预先已知。

3.典型应用
靶向定量分析：这是QQQ的“主战场”。
临床检验：血液中维生素D、激素、治疗药物监测的准确定量。
药代动力学：生物样品中药物的浓度定量。
食品安全：农药残留、兽药残留、毒素（如黄曲霉素）的痕量检测。
环境监测：水体、土壤中污染物（如多环芳烃）的靶向定量。

三、轨道阱质谱
1.核心原理
Orbitrap是一种基于静电阱和傅里叶变换的高分辨质谱技术，其灵感来源于国王的huang guan 冠（Orbitrap原名）。

工作流程：
1.离子注入与捕获：离子被以一定角度注入一个特殊的纺锤形中心电极周围的静电场中。

2.轴向振荡：在静电场作用下，离子不会逸出，而是围绕中心电极做复杂的螺旋运动，并沿中心电极轴向进行谐波振荡，振荡频率ω仅与其质荷比m/z的平方根成反比：ω∝1/√(m/z)，与离子的能量和入射角度无关。
3.信号检测：离子振荡在两侧的电极板上感应出镜像电流。该电流信号是众多不同频率离子振荡的叠加。
4.傅里叶变换：对采集的时域电流信号进行快速傅里叶变换，将其转换为频域谱图，再根据频率-质量关系转换为质谱图。

2.主要特点
优点：分辨率超高（可达1,000,000以上FWHM）；质量精度极高（内部校正下<1ppm）；稳定性好；具有多级碎裂能力。
缺点：扫描速度受分辨率限制（分辨率要求越高，需要采集信号时间越长，速度越慢）；仪器昂贵；需要极高的真空度。

3.典型应用
深度蛋白质组学/翻译后修饰分析：精准鉴定蛋白质和定位磷酸化、糖基化等修饰位点。
代谢组学/脂质组学：区分质量数极其接近的同分异构体和同位素峰，进行精确分子式推断。
复杂体系中的未知物鉴定与结构解析：药物杂质鉴定、天然产物发现、环境新型污染物筛查。
多组学整合研究：作为发现型研究的主力平台，提供高质量的全扫描数据。
顶级学术研究：对数据质量和深度有极端要求的科学问题。

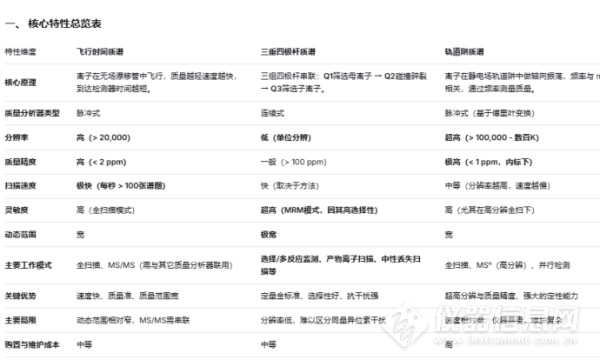

四、对比总结与选择策略
