可能是最全的家庭网络组网方案（干货思路版）

定期对路由器进行网络安全扫描，保护家庭网络。 #生活技巧# #居家生活技巧# #家庭安全技巧# #家庭电子设备维护#

　　作者：特务凸

　　一、前言

　　如果对组网有一定了解，只是想寻求解决办法，第一章可跳过。

　　本文主要讲解思路，也许会有些枯燥，具体操作办法可以自行百度或者知乎搜，后期我也会出一个每一个方案的详细教程。

　　1.我为什么要组网

　　如果，你的家一台路由器无法覆盖，手机连无线经常掉线或者网速很慢，你就要考虑组网了。简单来说，组网就是增加你家的无线覆盖范围以及质量，让你在家的任何一个角落都能做到高质量的网络冲浪。

　　2.组网之前需要了解的一点点知识

　　我不讲枯燥的原理，知乎百度出一大堆讲原理的，我就介绍以下几点便于理解组网：

　　（1）光猫路由模式和桥接模式

　　路由模式，光猫进行光电转换+拨号上网的功能。大部分运营商采取这种，如果光猫带无线功能的话，连路由器都不用就能直接通过有线或者无线连接光猫上网。

　　桥接模式，光猫只进行光电转换，拨号上网的功能交给主路由进行。这样的目的，是为了充分发挥光猫和路由器各自的作用，不要让光猫负荷过大。

　　具体可以百度或知乎搜光猫改桥接。

　　（2）AC和AP

　　AC，是主控制器（Access Controller）的缩写，可用来管理、控制各AP，让各个AP接入互联网。

　　AP，是接入点（Access Point）的缩写，路由器、AP面板等等都可以是一个AP。

　　（3）单线复用、有线回程、无线回程

　　单线复用，顾名思义，一根网线起到多种作用，可能传输WAN网络，LAN网络，IPTV等等。

　　有线回程、无线回程，就是在组网中，主副路由间通过实体网线/无线链路连接。

　　（4）VLAN交换机

　　又名网管交换机，可以简单理解，让指定的网口通过指定的网络类型。比如让1口只能通过IPTV，2口只能通过WAN网络，3口可以通过所有网络。

　　3.组网方式有哪些

　　同样，我就直接列出主要组网方式如下，命名不一定准确，但方便理解：

　　（1）AC+AP组网。简单理解，把主控制器（AC）这个设备放在弱电箱，连接每个需要网络房间的网口，网口处安装接入点（AP），这样家里每个地方通过AP接入网络。

　　Tips：此种组网设备太贵，成本较高，家庭往往不适用，土豪随意。差一点的AP面板散热不好容易发热，导致网络质量下降。

　　（2）串联组网：一台主路由+多台副路由，有线连接，实现有线MESH组网（光猫路由模式和桥接模式均可）。这种可以近似理解为主路由为AC，副路由为AP。

　　Tips：性价比较高，通过有限回程连接，相对稳定的组网方案，也是本文主要推荐的！！！

　　（3）并联组网：光猫路由模式+多台路由器，有线连接，实现有线AP MESH组网。这种可以近似理解为光猫为AC，多台路由器为AP。

　　Tips：相对省设备的组网方式，但路由器做AP会丧失大部分功能，想想就不爽，可以做备选！!

　　（4）串联无线组网：一台主路由+多台副路由，无线连接，实现无线MESH组网。这种效果最差，只有在完全没有线的条件下才考虑，也不是本文所重点推荐的。

　　Tips：无线回程，不太稳定，但组网方便，路由器随意放。

　　4.实现组网的困难点

　　（1）如果房子是自己装修，可以通过提前布线解决所有问题，这里就不详谈了。有条件就是特别客厅多布置几条网线连接到弱电箱，每条网线各司其职；再就是弱电箱做大，能够容纳下各种大一点的设备。

　　（2）大部分精装修新房的布置都是，每个房间一根网线汇集到弱电箱，特别是卧室和客厅，除了上网还有IPTV专线。你想要实现有线回程、IPTV专线等等，就涉及到单线复用了。

　　（3）大部分家庭弱电箱都很小，只能容纳一个运营商的光猫，要不采用高成本的AC+AP组网或者并联组网，要不考虑串联组网就要增加设备来实现了。

　　（4）不到万不得已，千万不要把路由器放弱电箱，浪费信号发热严重。

　　二、考虑IPTV的组网实现思路

　　总体要求：弱电箱只放光猫（或者交换机等小设备）+客厅放主路由&IPTV看电视+卧室每个房间通网。

　　这里只谈谈思路，具体的操作后续我会针对每一种方案出一个详细操作。本章的方法均需要一定的网络知识。

　　所描述的成本，是指实现方案的成本，不包括你本身拥有的光猫和路由器。

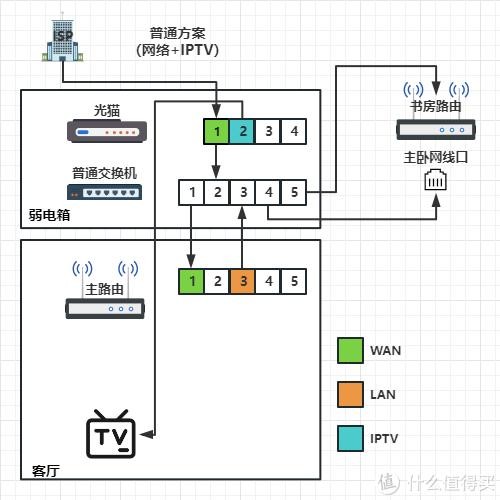

　　1. 常规方案

　　成本：装修成本

　　描述：弱电箱到客厅需要3根网线，1根作IPTV，1根连接路由器WAN口上网，1根连接路由器LAN口有线回程。

　　弱电箱到其他房间各1根网线，如果需要IPTV房间，再增加1根网线。

　　拓扑图：

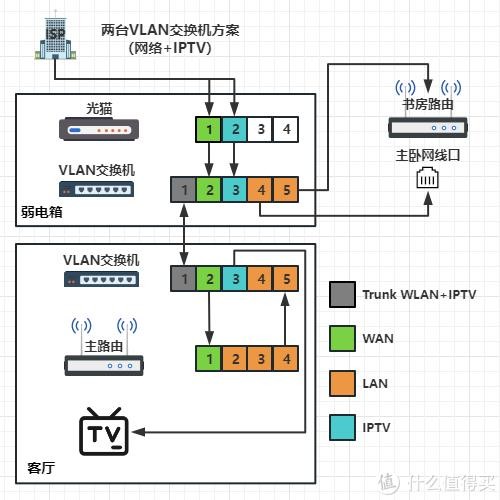

　　2. 两台交换机单线复用方案

　　成本：需要两台VLAN交换机约200元（推荐性价比极高的水星SG105pro，有更多网口需求买8口）

　　描述：一台VLAN交换机放弱电箱连接光猫（连宽带口和IPTV口）。一台VLAN交换机放客厅（连接主路由WAN口LAN口和IPTV盒子）。其他房间网线连接到弱电箱的VLAN交换机。

　　拓扑图：

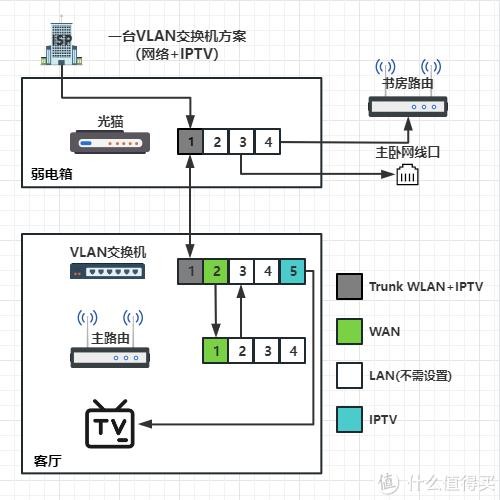

　　3. 一台交换机单线复用方案

　　成本：需要一台VLAN交换机约100元、一台获取超级密码的光猫、一台普通交换机约30元（推荐腾达SG105、如果光猫是全千兆口可以省去普通交换机）

　　描述：如果光猫全千兆口，不需要普通交换机，直接将其他房间网线连接光猫的剩余网口；如果光猫仅有1个千兆口，则用普通交换机连接这个千兆口，将其他房间网线连接普通交换机；一台VLAN交换机放客厅（连接主路由WAN口LAN口和IPTV盒子）。

　　实质上，就是通过获取超级密码通过设置，将光猫当成一台VLAN交换机，对技术要求高一点。

　　拓扑图：

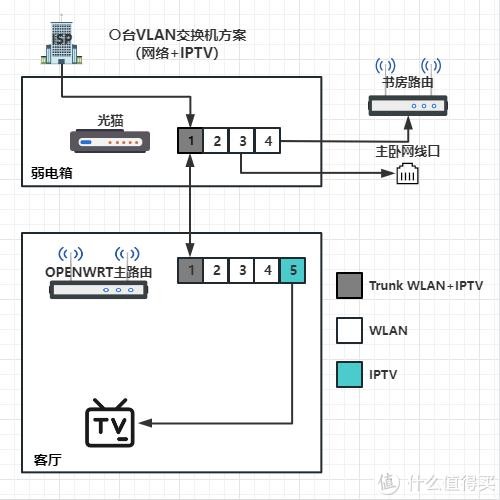

　　4. 〇台交换机单线复用方案

　　成本：主路由器要求能刷openwrt，一台获取超级密码的光猫、一台普通交换机约30元（推荐腾达SG105、如果光猫是全千兆口可以省去普通交换机）

　　描述：如果光猫全千兆口，不需要普通交换机，直接将其他房间网线连接光猫的剩余网口；如果光猫仅有1个千兆口，则用普通交换机连接这个千兆口，将其他房间网线连接普通交换机；光猫连接到主路由，对主路由设置VLAN。

　　实质上，将光猫当成一台VLAN交换机，主路由刷openwrt后也当成一台VLAN交换机。对技术要求稍高。

　　拓扑图：

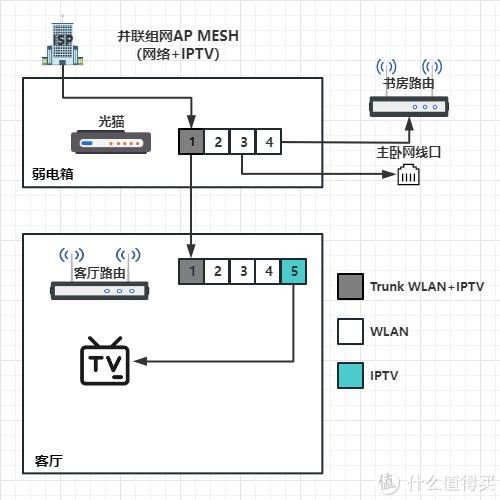

　　5. 并联组网AP MESH组网

　　成本：一台获取超级密码的光猫、一台普通交换机约30元（推荐腾达SG105、如果光猫是全千兆口可以省去普通交换机）、要求路由器有IPTV功能（现在市面大部分都有）

　　描述：光猫路由模式千兆口连接普通交换机，普通交换机连接各个房间的路由器，将每一台路由器当成一个AP点，需要IPTV的客厅的路由器要设置IPTV穿透即可。

　　实质上，是对并联组网的一种扩展，需要用到光猫的VLAN绑定和路由器的IPTV功能。这应该是最容易上手也最省钱的办法，但是就是还是要用到一定网络知识，破解光猫进行VLAN绑定。

　　拓扑图：

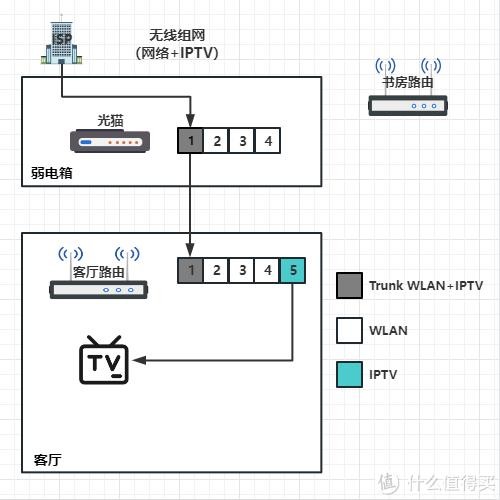

　　6. 无线组网

　　成本：一台获取超级密码的光猫、要求路由器有IPTV功能（现在市面大部分都有）

　　描述：光猫的千兆口直连主路由，主路由设置IPTV穿透，副路由无线连接主路由组网。

　　此种方法，需要用到光猫的VLAN绑定和路由器的IPTV功能，不用购买额外设备省成本，但无线组网效果不是很理想。

　　拓扑图：

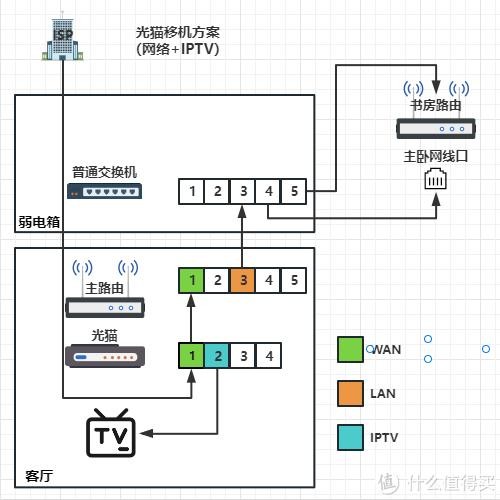

　　7. 光猫移机服务

　　成本：移动宽带30元移机+50元穿孔+普通交换机30元

　　描述：可以咨询运营商，将光猫同址移机到客厅，这样你的所有主要设备都集中在客厅而不是弱电箱，弱电箱只用放一个普通交换机连接到各个房间。

　　唯一的缺点是如果光纤无法走管道就要明线布置。

　　拓扑图：

　　三、仅考虑网络的组网实现思路

　　总体要求：弱电箱只放光猫（或者交换机等小设备）+客厅放主路由+卧室每个房间通网。

　　第二章中的所有方法均适用于仅考虑网络的组网，而且不考虑IPTV这一条网络，设置相对更加简单。当然，还有一些更加简单无脑的操作，不需要网络知识就能实现。

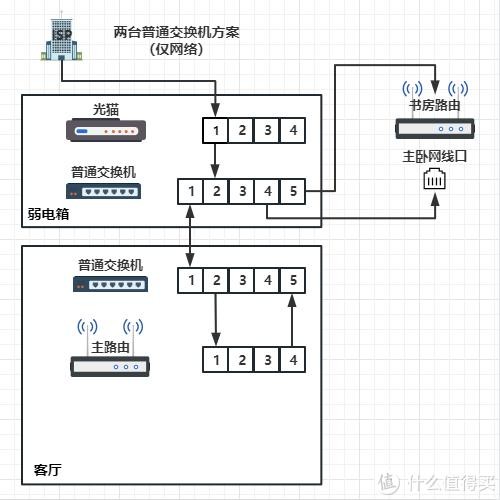

　　1. 两台普通交换机单线复用方案

　　成本：两台普通交换机约60元（推荐腾达SG105）、关闭路由器的WAN/LAN的自适应。

　　描述：一台交换机放弱电箱连接光猫以及通往其他房间的网线。一台交换机放客厅连接主路由WAN口、LAN口。

　　这种方法对小白最友好，不用进行任何设置。

　　拓扑图：

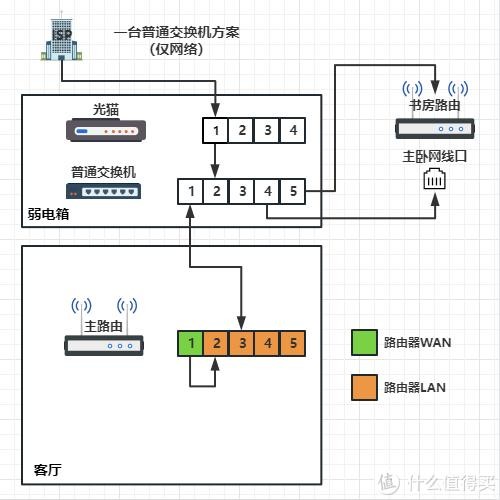

　　2. 一台普通交换机单线复用方案（慎用）

　　成本：一台普通交换机约30元（推荐腾达SG105）、关闭路由器的WAN/LAN的自适应。

　　描述：一台交换机放弱电箱连接光猫以及通往其他房间的网线。客厅的路由器WAN口和LAN口短接，另一个LAN口连接到网口。

　　此种办法为骚操作，不建议这样设置，不是所有路由器都支持，慎用！！！

　　拓扑图：

　　四、其他说明

　　组网尽量采用同品牌同芯片平台的路由器。

　　但为了节省成本，且有旧路由可以利用的话，尽量购买支持802.11K/V/R协议的路由器，这样可以实现不同路由器的无线漫游。

　　具体后期会讲不同品牌路由器如何组网。
