作为工业管道体系中的核心组件，ASTM A182法兰以其卓越的性能与严苛的标准体系，成为高温高压工业环境下值得信任的连接方案。从深海油气开采到精密制药生产，从传统电力系统到新兴氢能产业，ASTM A182法兰正通过材料创新与工艺升级持续赋能现代工业发展。

ASTM A182标准体系解析

ASTM A182标准作为美国材料与试验协会制定的权威规范，专为锻造合金及不锈钢管道部件设立了严苛的技术门槛。该标准覆盖了从材料到成品检验的全流程管控，明确规定了化学成分、公差范围、热处理工艺参数、力学性能指标及无损检测要求四大核心要求。与其他通用标准相比，ASTM A182法兰独特优势在于其对高温服役环境的针对性设计，标准中特别强调的 "批次追溯" 要求，使每批法兰都能通过材料质保书（MTC）追溯到原始炉号、热处理记录和力学性能测试报告，这种全程可追溯的质量管理体系，为石油化工、核电等高危行业提供了可靠的安全保障。

材料类别与性能参数对比

ASTM A182法兰标准涵盖合金、不锈钢及双相不锈钢等多种材料类别，每种材料都针对特定工业管道系统优化设计：

合金法兰材料

F11（1.25Cr-0.5Mo）：铬钼合金的经典代表，屈服强度≥205MPa，抗拉强度≥415MPa，在 450℃以下的中温高压环境中表现卓越，常用于火力发电厂的蒸汽管道系统。其独特的回火脆性抑制工艺，使其在温度波动工况下仍能保持冲击韧性≥27J。

F22（2.25Cr-1Mo）：通过提高铬钼含量增强抗氧化性，使用温度上限提升至 550℃，抗拉强度达 485MPa 以上，是煤化工装置中高温煤气管道的重要材料。

F91（9Cr-1Mo-V-Nb）：马氏体耐热钢的标杆产品，屈服强度≥415MPa，具有优异的抗蠕变性能，在 600℃长期服役后仍能保持结构完整性，广泛应用于超临界机组的主蒸汽管道。

化学成分

CHEMICAL LIMITS C Mn P S Si Ni Cr Mo Cb ASTM A182 F11 CL1 MIN 0.05 0.30

0.50
1.00 0.44
MAX 0.15 0.60 0.03 0.03 1.00
1.50 0.65
ASTM A182 F11 CL2 MIN 0.10 0.30

0.50
1.00 0.44
MAX 0.20 0.80 0.04 0.04 1.00
1.50 0.65
ASTM A182 F11 CL3 MIN 0.05 0.30

0.50
1.00 0.44
MAX 0.15 0.60 0.03 0.03 1.00
1.50 0.65
ASTM A182 F22 CL1，CL3 MIN 0.05 0.30



2.00 0.87
MAX 0.15 0.60 0.04 0.04 0.50
2.50 1.13
ASTM A182 F91 MIN 0.08 0.30

0.02
8.00 0.85 0.06 MAX 0.12 0.60 0.02 0.01 0.50 0.40 9.50 1.05 0.10

不锈钢法兰材料

材料牌号

屈服强度（MPa）

抗拉强度（MPa）

伸长率（%）

核心优势

典型应用

304（F304）

≥205

≥515

≥40

基础耐蚀性，成本优化

食品加工管道

316（F316）

≥205

≥515

≥40

含 2-3% Mo，抗点蚀能力提升 30%

海水淡化系统

321（F321）

≥205

≥515

≥40

钛稳定化处理，抗晶间腐蚀

高温换热器

化学成分

CHEMICAL LIMITS C Mn P S Si Ni Cr Mo N Ti ASTM A182 F304 MIN




8.0 18.0


MAX 0.08 2.00 0.045 0.030 1.00 11.0 20.0
0.10
ASTM A182 F316 MIN




10.0 16.0 2.00

MAX 0.08 2.00 0.045 0.030 1.00 14.0 18.0 3.00 0.10
ASTM A182 F321 MIN




9.00 17.00
0.10 5(C+N) MAX 0.08 2.00 0.05 0.03 1.00 12.00 19.00

0.70

双相不锈钢法兰材料

F51（2205）：22% Cr-5% Ni-3% Mo 的经典配比，屈服强度高达 450MPa（是 304 的 2 倍以上），抗拉强度≥620MPa，同时具备奥氏体的韧性与铁素体的耐蚀性，在油气开采的含硫环境中表现突出。

F53（2507）：超级双相钢代表，铬含量提升至 25%，钼含量达 4%，耐氯离子腐蚀能力比 F51 提升 50%，适用于深海油气管道及高浓度盐水处理系统。

化学成分

CHEMICAL LIMITS C Mn P S Si Ni Cr Mo N Cu ASTM A182 F51 MIN




4.50 21.00 2.50 0.08
MAX 0.03 2.00 0.030 0.020 1.00 6.50 23.00 3.50 0.20
ASTM A182 F53 MIN




6.00 24.00 3.00 0.24
MAX 0.03 1.20 0.035 0.020 0.80 8.00 26.00 5.00 0.32 0.5

机械性能

MATERIAL ASTM A182 F51 ASTM A182 F53 T.S (MPA) 620 min 800 min Y.S (MPA) 450 min 550 min EL % 25 min 25 min R/A % 45 min 15 min HARDNESS
310 max

法兰类型与结构特性

ASTM A182法兰主要分为对焊、平焊、承插、螺纹、松套和盲板六大类。

对焊法兰（WN）

对焊法兰是指带颈的法兰，并且颈部外侧带有坡口，用于与管道或设备进行对接焊接其结构特点是法兰本体与一段锥形圆管（即颈部）焊接连接，颈部的高度根据不同的压力等级和标准有不同的要求对焊法兰属于一种重要的管道连接件，常用于中高压以及温度波动较大的管道系统中。带颈对焊结构使其成为高压系统的核心选择，颈部设计形成平滑的应力过渡区，可将焊接残余应力降低 40% 以上。

结构特点：

带颈结构： 具有一个向上延伸并逐渐变薄的锥形颈部

对接焊缝： 通过颈部与管道或设备进行环形对接焊接

坡口设计： 颈部端部通常加工成坡口，以便于焊接时熔合良好，保证焊接质量

平焊法兰（SO）

平焊法兰是ASTM A182法兰比较特殊的一种类型，它是指一种通过将法兰套在管道端部，然后分别在法兰的内侧和外侧进行环形角焊缝焊接的法兰类型其特点是法兰的内径略大于管道的外径，安装时将法兰套入管道，焊接时需要进行双面角焊平焊法兰常用于低压中压且对连接强度要求不高的管道系统中。采用搭焊结构实现快速安装，法兰内径与管道外径精确匹配（公差控制在 ±0.5mm），适用于 Class 150-300 的中低压系统。其突出优势是焊接工作量减少 60%，在城市给排水、普通工业用水等非腐蚀环境中应用广泛，安装成本较对焊法兰降低 30-40%。

结构特点：

套筒式连接： 法兰内径比管道外径稍大，安装时直接套在管道上

双面角焊缝： 通过在法兰的内侧和外侧与管道焊接两道环形角焊缝来固定

无颈部设计： 通常没有像对焊法兰那样的锥形颈部

承插焊法兰（SW）

承插法兰是一种通过将管道端部插入法兰的承插孔内，然后进行环形角焊缝焊接的法兰类型其特点是法兰内径带有一个比管道外径稍大的承插孔，并有一个用于定位管道插入深度的台阶承插焊法兰常用于中小口径中低压的管道系统中。专为 DN50 以下小口径管道设计，承插孔深度精确控制为管道外径的 1.2 倍，配合定位台阶确保焊接同心度。角焊缝的焊接面积比平焊法兰增加 25%，在 Class 300-600 的中小口径高压系统中替代螺纹连接，避免了螺纹密封失效风险，常用于仪表管路和液压系统。

结构特点：

承插孔设计： 法兰内径加工成一个带有台阶的承插孔，管道插入其中并依靠台阶定位

角焊缝连接： 通过在法兰外侧和管道之间焊接一圈环形角焊缝来实现连接

无坡口： 与对焊法兰不同，承插焊法兰的管道端部通常不需要进行坡口处理

螺纹法兰（TH）

螺纹法兰是将法兰的内孔加工成管螺纹，并和带螺纹的管子配套实现连接，是一种非焊接法兰其特点是在法兰的内孔加工有符合标准的螺纹，通过简单的旋紧方式即可实现连接，无需焊接螺纹法兰通常用于低压小口径且不需要焊接的管道系统中，尤其适用于那些不允许焊接或现场焊接困难的场合。内螺纹与管道外螺纹的精密配合实现无焊连接，在严禁动火的防爆区域（如加油站、化工储罐区）具有不可替代的优势。采用 NPT 螺纹密封结构时，配合聚四氟乙烯密封带可实现 Class 150 压力下的零泄漏，安装时间仅为焊接法兰的 1/3。

结构特点：

内螺纹设计： 法兰内孔加工有符合相关标准的螺纹

无焊接连接： 通过与管道或设备上的外螺纹旋紧连接，无需焊接操作

多种密封面选择： 可以根据需求选择平面 (FF)突面 (RF) 等密封面形式

盲板法兰（BL）

法兰 盲板 (blind flange)，是ASTM A182法兰的一种独特的连接形式，其实就是中间没有孔的法兰。其功能之一是封堵住管道的末端，其二是有可以在检修时方便清除管道中的杂物的作用就封堵作用，与封头和管帽 有相同的作用。但是封头是没有办法拆卸的，而法兰盲板是用螺栓固定的，很方便的拆卸。它通常通过螺栓固定在管道或设备的法兰上，并在两者之间使用垫片以实现密封实心圆盘结构设计承受全系统压力，厚度按同规格法兰的 1.5 倍设计，在管道末端封堵和系统隔离中发挥关键作用。

结构特点：

无中心孔： 这是盲板法兰最显著的特征

盘状或圆形： 外形通常为圆形盘状，也可以根据特殊需求制成其他形状

螺栓孔： 周边均匀分布若干螺栓孔，用于与其他法兰连接固定

松套法兰（LAPJ）

松套法兰并非直接与管道焊接，而是通过翻边短节与管道连接松套法兰本身是一个带有螺栓孔的圆环，其内径比翻边短节的外径略大，可以自由地在翻边短节上滑动。

结构特点：

松套环： 法兰本身是一个松动的环，内径比连接件（通常是翻边短节）的外径稍大

翻边短节： 一段经过翻边处理的短管，一端与管道焊接，另一端形成密封面和被压紧的翻边

非焊接连接（法兰本身）： 法兰本身不直接与管道焊接

依靠翻边实现密封： 密封是通过螺栓压紧翻边短节的翻边来实现的

ASME B16.5尺寸标准详解

作为 ASTM A182法兰的配套尺寸规范，ASME B16.5建立了全球通用的管道连接尺寸体系：

尺寸包含 1/2 英寸至 24英寸的完整范围。

压力等级包括：Class 150：适用于1.6MPa以下低压系统，法兰厚度从12.7mm（NPS 2）到 22.2mm（NPS 24）；

Class 300：承受2.5-6.3MPa压力，厚度比Class 150增加40-60%；

Class 600：高压系统主力等级，厚度达Class 150的2-3倍，螺栓数量增加至8-24个；

Class 900/1500/2500：超高压等级，采用特殊加厚设计，适用于10MPa以上极端工况。

类型

对焊法兰、平焊法兰、承插法兰、螺纹法兰、松套法兰、盲板

密封面

凸面(RF), 平面(FF), 环连接面（RTJ)

尺寸范围

1/2” - 60” / DN15 - DN1500

标准

ASME B16.5，ASME B16.47 A系/B系

碳钢

ASTM A105，P235GH

低温钢

ASTM A350 LF2, 16Mn,P250GH,P280GH

管线钢

ASTM A694 F42 / 46 / 56 / 60 / 65

合金钢

STM A182 F11 / 12 / 5 / 9 / 91 / 92

不锈钢

ASTM A182 F304/304L/304H, 316/316L, 310S, 317,347,904L

双相不锈钢

ASTM A182 F51, F53, F44

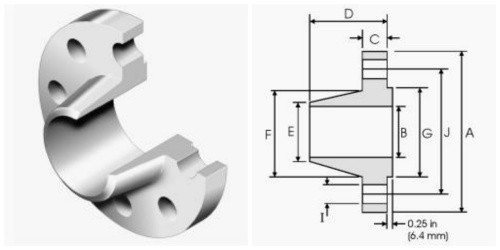

Class150对焊法兰尺寸参数

Nominal Pipe Size

A

B

C

D

E

F

G

H

I

J

Weight

inch

mm

mm

mm

mm

mm

mm

mm

mm

Holes

mm

mm

kg / piece

1/2

21.30

88.90

15.70

11.20

47.80

21.30

30.20

35.00

4

15.70

60.45

0.48

3/4

26.70

98.60

20.80

12.70

52.30

26.70

38.10

42.90

4

15.70

69.85

0.71

1

33.40

108.0

26.70

14.20

55.60

33.50

49.30

50.80

4

15.70

79.25

1.01

11/4

42.20

117.3

35.10

15.70

57.15

42.20

58.70

63.50

4

15.70

88.90

1.33

11/2

48.30

127.0

40.90

17.50

62.00

48.30

65.00

73.15

4

15.70

98.60

1.72

2

60.30

152.4

52.60

19.10

63.50

60.45

77.70

91.90

4

19.10

120.7

2.58

21/2

73.00

177.8

62.70

22.40

69.85

73. 15

90.4

104.6

4

19.10

139.7

4.11

3

88.90

190.5

78.00

23.90

69.85

88.90

108.0

127.0

4

19.10

152.4

4.92

31/2

101.6

215.9

90.20

23.90

71.40

101.6

122.2

139.7

8

19.10

177.8

6.08

4

114.3

228.6

102.40

23.90

76.20

114.3

134.9

157.2

8

19.10

190.5

6.84

5

141.3

254.0

128.3

23.90

88.90

141.2

163.6

185.7

8

22.40

215.9

8.56

6

168.3

279.4

154.2

25.40

88.90

168.4

192.0

215.9

8

22.40

241.3

10.6

8

219.1

342.9

202.7

28.40

101.6

219.2

246.1

269.7

8

22.40

298.5

17.6

10

273.0

406.4

254.5

30.20

101.6

273.0

304.8

323.8

12

25.40

362.0

24.0

12

323.8

482.6

304.8

31.75

114.3

323.8

365.3

381.0

12

25.40

431.8

36.5

14

355.6

533.4

To be specified by
the Purchaser

35.10

127.0

355.6

400.1

412.7

12

28.40

476.3

48.4

16

406.4

596.9

36.60

127.0

406.4

475.2

469.9

16

28.40

539.8

60.6

18

457.2

635.0

39.60

139.7

457.2

505.0

533.4

16

31.75

577.9

68.3

20

508.0

698.5

42.90

144.5

508.0

558.8

584.2

20

31.75

635.0

84.5

24

609.6

812.8

47.80

152.4

609.6

663.4

692.1

20

35.10

749.3

115

密封面类型

RF（突面）：最常用密封形式，表面粗糙度控制在3.2-6.3μm，配合垫片实现可靠密封

RTJ（环连接面）：Class 600及以上，金属环槽精度达IT7级，在高温高压下实现金属对金属密封

TG（榫槽面）：在洁净系统中应用，避免介质泄漏污染环境，密封可靠性达99.9%

应用场景

ASTM A182法兰凭借材料多样性和性能可靠性，构建了覆盖全工业领域的应用网络：

能源领域

在石油钻采平台，F51双相钢法兰承受1500米深海的高盐高压环境，其抗SCC（应力腐蚀开裂）性能确保油气输送安全；核电站常规岛采用F316法兰连接主给水管道，在300℃高温水中保持50年以上的结构稳定性；生物质发电项目中，F22合金法兰抵抗秸秆燃烧产生的酸性烟气腐蚀，使用寿命比普通碳钢延长10倍以上。

化工行业

大型乙烯装置的裂解气管线采用F91 法兰，在 600℃高温下实现长期稳定运行；氯碱工厂的盐水管道选用F316L法兰，钼元素的加入使其耐氯离子腐蚀能力提升至F304的 3倍；煤化工的高压煤浆管道采用Class 1500级对焊法兰，整体锻造工艺消除内部缺陷，确保40MPa高压下的零泄漏。

高端制造领域

制药行业的无菌灌装线采用电解抛光的F316L法兰，表面粗糙度Ra≤0.8μm，满足GMP对微生物控制的严苛要求；半导体工厂的超纯水系统使用F304L法兰，极低的碳含量（≤0.03%）避免了金属离子析出污染；食品饮料行业的CIP清洗系统通过F304法兰实现121℃高温蒸汽的循环利用，卫生级密封设计杜绝交叉污染。

环保与新能源

垃圾焚烧发电厂的烟气处理管道采用F53超级双相钢法兰，抵抗HCl 等酸性气体腐蚀；海水淡化厂的反渗透系统通过F316法兰连接高压泵出口，在 8MPa压力下实现海水淡化效率提升20%；氢能产业的绿氢管道选用F316法兰，特殊的表面处理工艺将氢脆风险降低至 0.1% 以下。

未来发展趋势与技术突破

超级合金材料开发

智能制造工艺革新

智能监测系统集成

绿色制造体系构建

ASTM A182法兰的发展历程，是工业材料技术进步的生动缩影。从最初的碳钢法兰到如今的超级双相钢智能法兰，每一次技术突破都推动着工业管道系统向更安全、更高效、更环保的方向发展。在全球工业升级与能源转型的关键时期，ASTM A182法兰正以其持续的创新能力，为构建可持续的工业未来提供坚实支撑，成为连接现在与未来的关键纽带。
