2.2  与华为设备对接操作指导

2.2.1  互通性分析

表5 MSTP/PVST互通性分析

H3C

华为

互通结论

MSTP模式

MSTP模式

可以互通

2.2.2  组网需求

如图8所示，H3C设备与华为设备通过两条链路相互连接。现要求在H3C设备和华为设备上分别配置MSTP，实现MSTP互通。

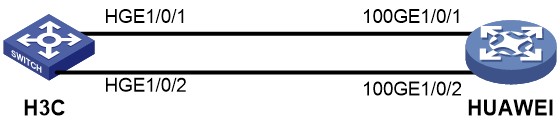

图8 MSTP对接配置组网图

2.2.3  配置步骤

·     配置H3C设备

# 全局开启生成树协议。

<H3C>system-view

[H3C] stp global enable

# 创建VLAN接口10，并为该接口配置IP地址和子网掩码。

[H3C] vlan 10

[H3C-vlan10] quit

[H3C]interface Vlan-interface 10

[H3C-Vlan-interface10] ip address 100.0.0.1 255.255.255.0

[H3C-Vlan-interface10] quit

# 在端口HundredGigE1/0/1上开启摘要侦听功能。

[H3C]interface HundredGigE 1/0/1

[H3C-HundredGigE1/0/1] stp config-digest-snooping

# 配置端口HundredGigE1/0/1为Trunk端口，允许VLAN 10通过。

[H3C-HundredGigE1/0/1] port link-type trunk

[H3C-HundredGigE1/0/1] port trunk permit vlan 10

[H3C-HundredGigE1/0/1] quit

# 在端口HundredGigE1/0/2上开启摘要侦听功能。

[H3C]interface HundredGigE 1/0/2

[H3C-HundredGigE1/0/2] stp config-digest-snooping

# 配置端口HundredGigE1/0/2为Trunk端口，允许VLAN 10通过。

[H3C-HundredGigE1/0/2] port link-type trunk

[H3C-HundredGigE1/0/2] port trunk permit vlan 10

[H3C-HundredGigE1/0/2] quit

# 全局开启摘要侦听功能。

[H3C] stp global config-digest-snooping

为保证H3C交换机的路径开销计算标准与第三方交换机一致，需要确认第三方交换机的开销计算标准，然后在H3C交换机上进行相应的修改。

# 当华为设备采用缺省路径开销计算标准，H3C交换机需要配置按照IEEE 802.1t标准来计算缺省路径开销。

[H3C] stp pathcost-standard dot1t

·     配置华为设备

# 如下配置以华为CE6865-48S8CQ-EI为例进行介绍，设备具体信息如下：

<HUAWEI> display version

Huawei Versatile Routing Platform Software

VRP (R) software, Version 8.191 (CE6865EI V200R019C10SPC800)

Copyright (C) 2012-2020 Huawei Technologies Co., Ltd.

HUAWEI CE6865-48S8CQ-EI uptime is 3 days, 18 hours, 29 minutes

CE6865-48S8CQ-EI(Master) 1 : uptime is  3 days, 18 hours, 28 minutes

        StartupTime 2022/06/23   19:58:16

Memory    Size    : 4096 M bytes

Flash     Size    : 2048 M bytes

CE6865-48S8CQ-EI version information

1. PCB    Version : CEM48S8CQP04 VER A

2. MAB    Version : 1

3. Board  Type    : CE6865-48S8CQ-EI

4. CPLD1  Version : 102

5. CPLD2  Version : 102

6. BIOS   Version : 205

# 使能设备的STP/RSTP/MSTP功能。

<HUAWEI>system-view immediately

Enter system view, return user view with return command.

[HUAWEI]stp enable

# 创建VLAN接口10，并为该接口配置IP地址和子网掩码。

[HUAWEI]vlan 10

[HUAWEI-vlan10]quit

[HUAWEI]interface vlanif 10

[HUAWEI-Vlanif10]ip address 100.0.0.2 24

[HUAWEI-Vlanif10]quit

# 配置端口100GE1/0/1属于VLAN10。

[HUAWEI]interface 100GE 1/0/1

[HUAWEI-100GE1/0/1]port link-type trunk

[HUAWEI-100GE1/0/1]port trunk allow-pass vlan 10

[HUAWEI-100GE1/0/1]quit

# 配置端口100GE1/0/2属于VLAN10。

[HUAWEI]interface 100GE 1/0/2

[HUAWEI-100GE1/0/2]port link-type trunk

[HUAWEI-100GE1/0/2]port trunk allow-pass vlan 10

[HUAWEI-100GE1/0/2]quit

2.2.4  验证配置

# 在H3C设备上验证生成树状态和统计的简要信息。

[H3C] display stp brief

 MST ID   Port                                Role  STP State   Protection

 0        HundredGigE1/0/1                    DESI  FORWARDING  NONE

 0        HundredGigE1/0/2                    DESI  FORWARDING  NONE

# 在H3C设备上验证在MSTP模式下，显示MSTI 0在端口HundredGigE1/0/1上生成树状态和统计的信息。

[H3C] display stp instance 0 interface HundredGigE 1/0/1

-------[CIST Global Info][Mode MSTP]-------

 Bridge ID           : 32768.743a-2021-ae00

 Bridge times        : Hello 2s MaxAge 20s FwdDelay 15s MaxHops 20

 Root ID/ERPC        : 32768.743a-2021-ae00, 0

 RegRoot ID/IRPC     : 32768.743a-2021-ae00, 0

 RootPort ID         : 0.0

 BPDU-Protection     : Disabled

 Bridge Config-

 Digest-Snooping     : Enabled

 TC or TCN received  : 0

 Time since last TC  : 0 days 0h:41m:50s

----[Port51(HundredGigE1/0/1)][FORWARDING]----

 Port protocol       : Enabled

 Port role           : Designated Port (Boundary)

 Port ID             : 128.51

 Port cost(Legacy)   : COnfig=auto, Active=1

 Desg.bridge/port    : 32768.743a-2021-ae00, 128.51

 Port edged          : COnfig=disabled, Active=disabled

 Point-to-Point      : COnfig=auto, Active=true

 Transmit limit      : 10 packets/hello-time

 TC-Restriction      : Disabled

 Role-Restriction    : Disabled

 Protection type     : COnfig=none, Active=none

 MST BPDU format     : COnfig=auto, Active=802.1s

 Port Config-

 Digest-Snooping     : Enabled

 Rapid transition    : True

 Num of VLANs mapped : 2

 Port times          : Hello 2s MaxAge 20s FwdDelay 15s MsgAge 0s RemHops 20

 BPDU sent           : 1256

          TCN: 0, Config: 0, RST: 0, MST: 1256

 BPDU received       : 3

          TCN: 0, Config: 0, RST: 0, MST: 3
