使用 Kubernetes 联邦（Kubefed）进行多集群管理

发布时间：2025-07-24 20:43

使用互联网金融APP进行财务管理 #生活技巧# #财务管理技巧# #金融工具#

前一篇文章《Kubernetes 多集群管理：Kubefed（Federation v2）》对 Federation v2 的基本概念和工作原理简单介绍，本文着重介绍 Kubefed 的使用。

本文的实验环境采用 v0.1.0-rc6 进行。

$ kubefedctl version kubefedctl version: version.Info{Version:"v0.1.0-rc6", GitCommit:"7586b42f4f477f1912caf28287fa2e0a7f68f407", GitTreeState:"clean", BuildDate:"2019-08-17T03:55:05Z", GoVersion:"go1.12.5", Compiler:"gc", Platform:"linux/amd64"}

安装

Federation v2 的安装分两个部分，一是 Controller Plan 和 kubefedctl。

Controller Plan

Controller Plan 可以使用 Helm 部署（目前 Helm 还是使用 v2 版本），参考官方安装文档：https://github.com/kubernetes-sigs/kubefed/blob/master/charts/kubefed/README.md

添加 helm repo：

$ helm repo add kubefed-charts https://raw.githubusercontent.com/kubernetes-sigs/kubefed/master/charts $ helm repo list NAME URL kubefed-charts https://raw.githubusercontent.com/kubernetes-sigs/kubefed/master/charts

找到目前的版本：

$ helm search kubefed NAME CHART VERSION APP VERSION DESCRIPTION kubefed-charts/kubefed 0.1.0-rc6 KubeFed helm chart kubefed-charts/federation-v2 0.0.10 Kubernetes Federation V2 helm chart

然后使用 helm 直接安装最新版本即可：

$ helm install kubefed-charts/kubefed --name kubefed --version=0.1.0-rc6 --namespace kube-federation-systemkubefedctl

kubefedctl 是一个二进制程序，可以在 Github 的 Release 页面找到最新版本的下载地址：https://github.com/kubernetes-sigs/kubefed/releases

$ wget https://github.com/kubernetes-sigs/kubefed/releases/download/v0.1.0-rc6/kubefedctl-0.1.0-rc6-linux-amd64.tgz $ tar -zxvf kubefedctl-0.1.0-rc6-linux-amd64.tgz $ mv kubefedctl /usr/local/bin/

kubefedctl 提供了很多便捷操作，比如集群注册、资源注册等。

多集群管理

可以使用 kubefedctl join 命令接入新集群，在接入之前，需要先将多个集群信息配置在本地的 kubeconfig 中。

基本使用方式为：

kubefedctl join <集群名称> --cluster-context <要接入集群的 context 名称> --host-cluster-context <HOST 集群的 context>

比如：

kubefedctl join cluster1 --cluster-context cluster1 \ --host-cluster-context cluster1 --v=2 kubefedctl join cluster2 --cluster-context cluster2 \ --host-cluster-context cluster1 --v=2

Kubefed 是利用 CR 来存储自己所需要的数据，因此当使用 kubefedctl join 后，可以在 host cluster 查看到集群信息：

$ kubectl -n kube-federation-system get kubefedclusters NAME READY AGE cluster1 True 3d22h cluster2 True 3d22h cluster3 True 3d22h

kubefedctl join 命令只是将 Kubeconfig 里的配置转化为 KubeFedCluster 自定义资源存储到 kube-federation-system 命名空间中：

$ kubectl -n kube-federation-system get kubefedclusters cluster1 -o yaml apiVersion: core.kubefed.io/v1beta1 kind: KubeFedCluster metadata: creationTimestamp: "2019-10-24T08:05:38Z" generation: 1 name: cluster1 namespace: kube-federation-system resourceVersion: "647452" selfLink: /apis/core.kubefed.io/v1beta1/namespaces/kube-federation-system/kubefedclusters/cluster1 uid: 4c5eb57f-5ed4-4cec-89f3-cfc062492ae0 spec: apiEndpoint: https://172.16.200.1:6443 caBundle: LS....Qo= secretRef: name: cluster1-shb2x status: conditions: - lastProbeTime: "2019-10-28T06:25:58Z" lastTransitionTime: "2019-10-28T05:13:47Z" message: /healthz responded with ok reason: ClusterReady status: "True" type: Ready region: ""资源

Federation v1 的淘汰的原因之一便是对资源拓展比较死板（需要拓展 API Server）而且没有预料的 CRD 的大规模应用，因此 Federation v2 在资源管理上面做的非常灵活。

对于 KubeFed 来说，资源管理分两类，一是资源的类型管理，另一个是被联邦（federated）的资源管理。

对于资源类型，kubefedctl 提供了 enable 来使新的资源可以被联邦管理：

kubefedctl enable <target kubernetes API type>

其中可以使用以下的描述：

类型，即 Kind (比如 Deployment)复数名词 (比如 deployments)带 api group 的复数资源名词 (比如 deployment.apps)缩写 (比如 deploy)

比如我们需要把 istio 中的 VirtualService 资源交给联邦管理，可以使用：

kubefedctl enable VirtualService

因为 Kubefed 是通过 CRD 管理资源，因此，当 enable 执行之后可以看到 Host Cluster 中新增了一种名为 federatedvirtualservices 的 CRD：

$ kubectl get crd | grep virtualservice federatedvirtualservices.types.kubefed.io 2019-10-24T13:12:46Z virtualservices.networking.istio.io 2019-10-24T08:06:01Z

该 CRD 里面描述了 federatedvirtualservices 类型的必需字段，比如：placement、 overrides 等。

kubefedctl enable 完成了资源类型的管理，对于需要被联邦的资源管理编辑基于新创建的 CRD 展开的。不过要部署资源之前，需要先创建 federatednamespaces ，多集群的资源只会部署到被 kubefed 管理的 namespace 中：

$ kubectl get federatednamespaces NAME AGE default 3d21h

这里尝试创建一个 federatedvirtualservices 类型的资源：

$ kubectl get federatedvirtualservices NAME AGE service-route 3d4h

完整 yaml：

apiVersion: types.kubefed.io/v1beta1 kind: FederatedVirtualService metadata: name: service-route namespace: default spec: placement: clusters: - name: cluster1 - name: cluster2 - name: cluster3 template: metadata: name: service-route spec: gateways: - service-gateway hosts: - '*' http: - match: - uri: prefix: / route: - destination: host: service-a-1 port: number: 3000

这时，Kubefed 会根据 template 里的描述为目标集群创建对应的 virtualservice 资源。

$ kubectl get virtualservices NAME GATEWAYS HOSTS AGE service-route [service-gateway] [*] 3d4h调度

Kubefed 目前只能做到一些简单的集群间调度，即手工指定。

对于手工指定的调度方式主要分为两部分，一是直接在资源中制定目的地，二是通过 ReplicaSchedulingPreference 进行比例分配。

对于每个被联邦的资源来说，都有一个 placement 字段用来描述将要部署在哪个集群，可以从 CRD 的描述中了解其定义思路：

placement: properties: clusterSelector: properties: matchExpressions: items: properties: key: type: string operator: type: string values: items: type: string type: array required: - key - operator type: object type: array matchLabels: additionalProperties: type: string type: object type: object clusters: items: properties: name: type: string required: - name type: object type: array type: object

使用示例如下，可以通过 clusters 指定一个 cluster 列表，或者通过 clusterSelector 来根据集群标签选择集群：

spec: placement: clusters: - name: cluster2 - name: cluster1 clusterSelector: matchLabels: foo: bar

不过有两点要注意：

如果 clusters 字段被指定， clusterSelector 将会被忽略被选择的集群是平等的，该资源会在每个被选中的集群中部署一个无差别副本

如果需要在多个集群间进行区别调度的话就需要引入 ReplicaSchedulingPreference 进行按比例的调度了。

ReplicaSchedulingPreference 定义了包括多个和调度相关的字段来描述调度策略：

apiVersion: scheduling.kubefed.io/v1alpha1 kind: ReplicaSchedulingPreference metadata: name: test-deployment namespace: test-ns spec: targetKind: FederatedDeployment totalReplicas: 9 clusters: A: minReplicas: 4 maxReplicas: 6 weight: 1 B: minReplicas: 4 maxReplicas: 8 weight: 2totalReplicas 定义了总副本数clusters 描述不同集群的最大\最小副本以及权重

Kubefed 会根据调度策略的定义来进行维护不同集群的副本数，具体细节可以参考文档：（ https://github.com/kubernetes-sigs/kubefed/blob/master/docs/userguide.md#replicaschedulingpreference ）。

网络

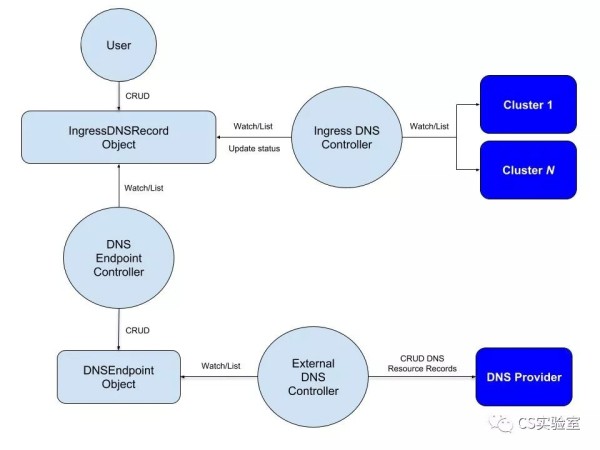

Kubefed 还有一个亮点功能是跨集群间的网络访问。Kubefed 通过引入外部 DNS，将 Ingress Controller 和 metallb 等外部 LB 结合起来，使跨集群的流量可配置。

以 Ingress 举例，用户可以创建 IngressDNSRecord 类型的资源，并指定域名，Kubefed 将会根据 IngressDNSRecord 配置相关的 DNS 策略，并应用到外部服务器中。

创建 IngressDNSRecord 类型的资源：

apiVersion: multiclusterdns.kubefed.io/v1alpha1 kind: IngressDNSRecord metadata: name: test-ingress namespace: test-namespace spec: hosts: - ingress.example.com recordTTL: 300

DNS Endpoint controller 会生成相关的 DNSEndpoint：

$ kubectl -n test-namespace get dnsendpoints -o yaml apiVersion: v1 items: - apiVersion: multiclusterdns.kubefed.io/v1alpha1 kind: DNSEndpoint metadata: creationTimestamp: 2018-10-10T20:37:38Z generation: 1 name: ingress-test-ingress namespace: test-namespace resourceVersion: "251874" selfLink: /apis/multiclusterdns.kubefed.io/v1alpha1/namespaces/test-namespace/dnsendpoints/ingress-test-ingress uid: 538d1063-cccc-11e8-bebb-42010a8a00b8 spec: endpoints: - dnsName: ingress.example.com recordTTL: 300 recordType: A targets: - $CLUSTER1_INGRESS_IP - $CLUSTER2_INGRESS_IP status: {} kind: List metadata: resourceVersion: "" selfLink: ""

ExternalDNS controller 会监听 DNSEndpoint 资源，收到事件后会将该记录应用到 DNS 服务器上，如果成员集群的内部 DNS 服务器使用该外部 DNS 服务器作为上游服务器，那么成员集群可以直接访问对于域名就可以实现跨集群访问。

部署

官方仓库中有完整的实例以供实验，可以参考：https://github.com/kubernetes-sigs/kubefed/tree/master/example

除了调度之外，Kubefed 通过 overrides 字段实现不同集群间的差异化部署：

apiVersion: types.kubefed.io/v1beta1 kind: FederatedDeployment metadata: name: test-deployment namespace: test-namespace spec: template: metadata: labels: app: nginx spec: replicas: 3 selector: matchLabels: app: nginx template: metadata: labels: app: nginx spec: containers: - image: nginx name: nginx placement: clusters: - name: cluster2 - name: cluster1 overrides: - clusterName: cluster2 clusterOverrides: - path: "/spec/replicas" value: 5 - path: "/spec/template/spec/containers/0/image" value: "nginx:1.17.0-alpine" - path: "/metadata/annotations" op: "add" value: foo: bar - path: "/metadata/annotations/foo" op: "remove"

对该 Deployment 部署之后，可以通过 kubectl describe 查看部署状态：

$ kubectl describe federateddeployment.types.kubefed.io/test-deployment Name: test-deployment Namespace: default Labels: <none> Annotations: kubectl.kubernetes.io/last-applied-configuration: {"apiVersion":"types.kubefed.io/v1beta1","kind":"FederatedDeployment","metadata":{"annotations":{},"name":"test-deployment","namespace":"d... API Version: types.kubefed.io/v1beta1 Kind: FederatedDeployment Metadata: Creation Timestamp: 2019-10-28T07:55:34Z Finalizers: kubefed.io/sync-controller Generation: 1 Resource Version: 657714 Self Link: /apis/types.kubefed.io/v1beta1/namespaces/default/federateddeployments/test-deployment UID: 6016a3eb-7e7f-4756-ba40-b655581f06ad Spec: Overrides: Cluster Name: cluster2 Cluster Overrides: Path: /spec/replicas Value: 5 Path: /spec/template/spec/containers/0/image Value: nginx:1.17.0-alpine Op: add Path: /metadata/annotations Value: Foo: bar Op: remove Path: /metadata/annotations/foo Placement: Clusters: Name: cluster2 Name: cluster1 Template: Metadata: Labels: App: nginx Spec: Replicas: 3 Selector: Match Labels: App: nginx Template: Metadata: Labels: App: nginx Spec: Containers: Image: nginx Name: nginx Status: Clusters: Name: cluster1 Name: cluster2 Conditions: Last Transition Time: 2019-10-28T07:55:35Z Last Update Time: 2019-10-28T07:55:49Z Status: True Type: Propagation Events: Type Reason Age From Message ---- ------ ---- ---- ------- Normal CreateInCluster 14s federateddeployment-controller Creating Deployment "default/test-deployment" in cluster "cluster2" Normal CreateInCluster 14s federateddeployment-controller Creating Deployment "default/test-deployment" in cluster "cluster1" Normal UpdateInCluster 0s (x10 over 12s) federateddeployment-controller Updating Deployment "default/test-deployment" in cluster "cluster2"

以及可以看到，在不同集群间的差异：

$ kubectl --context=cluster1 get deploy | grep test test-deployment 3/3 3 3 98s $ kubectl --context=cluster2 get deploy | grep test test-deployment 5/5 5 5 105s
